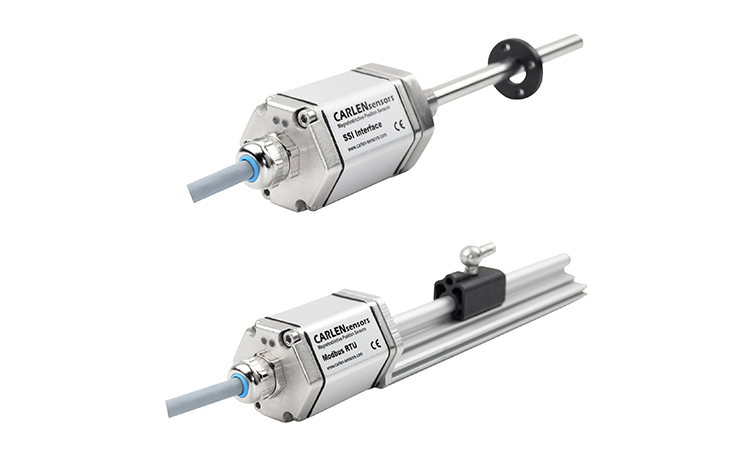

磁致伸縮位移傳感器-液壓油缸-測量方式和選型

磁致伸縮位移傳感器(液壓油缸)在需要對液壓油缸實現精確有效控制的場景，采用各種位移傳感器對活塞的位置實現測量，保證準確可靠的位置反饋，從而幫助自動化或有效控制液壓缸。

液壓油缸是液壓系統中非常重要的執行元件，有很多時候我們不僅需要液壓缸動作，還需要依照特定的速度或者以相當高的精度實現某個預期的位置，這時就需要對油缸的伸縮速度或位移實現精確地有效控制，這種情況下，我們就需要位移傳感器來實現測量任務。

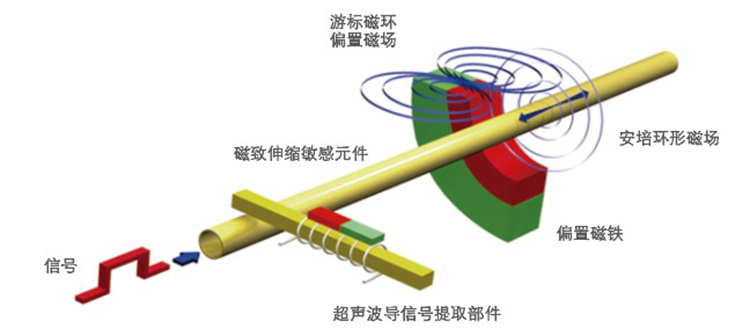

磁致伸縮位移傳感器(液壓油缸)工作原理：

利用磁致伸縮原理、通過兩個不同磁場相交產生一個應變脈沖信號來準確地測量位置的，磁致伸縮位移傳感器可在液壓缸中實現非接觸式、完全集成的絕對位置測量，適用于極端惡劣工況下的移動式工作設備。其采用可確保卓越可靠性的創新磁致伸縮技術，配備高級診斷功能，可幫助客戶顯著降低運行成本，所以非常適合安裝在現有缸體結構中。

磁致伸縮位移傳感器(液壓油缸)的測量方式：

依據磁致伸縮位移傳感器(液壓油缸)安裝位置的不同，有外置式和內置式兩種。

       外置式就是指將傳感器安裝在油缸外部，通常安裝于油缸活塞桿的耳環處。這類方式對于位移傳感器的工作原理幾乎沒有規定，只需其測量精度與量程符合規定均可以用此種方式。缺點是占用區域大、難以固定、因碰撞非常容易毀壞。

內置式是將傳感器安裝于液壓缸里面，適用于狹窄區域下的工作環境，可用以外力可能作用到的區域中。但增加了液壓缸的設計和制造難度系數，由于液壓缸內部空間比較有限且充滿高壓液體，傳感器的工作方式及其工作原理也受到諸多限定，現階段主要有磁致伸縮位移傳感器應用于行程傳感液壓缸中。

磁致伸縮位移傳感器(液壓油缸)的選型：

磁致伸縮位移傳感器的選型要滿足靈敏度、帶寬、輸出方式、量程等技術指標。在液壓領域，磁致伸縮線性位移傳感器是位置反饋的首選技術。
