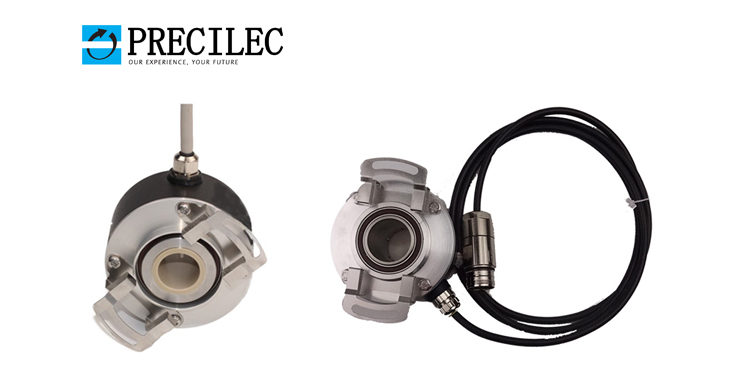

編碼器ABZ三相怎么接PLC？

文章來源：上海開地電子有限公司發布時間：2023/08/29 點擊數：
在工業自動化領域中，編碼器是一種非常重要的設備。它可以將機械運動轉換為數字信號，從而實現對機械運動的精確控制。而PLC則是工業自動化中最常用的控制器之一。那么，在使用編碼器時，如何將其與PLC連接起來呢？

我們需要了解編碼器ABZ三相接口的定義。ABZ三相接口是指編碼器輸出的三個信號線分別對應著A、B、Z三個信號。其中A和B兩個信號線是用來檢測旋轉方向和角度大小的，而Z信號線則是用來確定旋轉位置的。

如何將這些信號連接到PLC上。具體操作步驟如下：

   1. 將編碼器ABZ三相接口中的A、B、Z三個信號線分別連接到PLC輸入模塊中對應的輸入端口上。
   2. 在PLC程序中設置一個計數器模塊，并將其與輸入模塊進行關聯。
   3. 在計數器模塊中設置好計數方向和初始值等參數，并在程序中調用該計數器模塊。
   4. 在程序中添加相關邏輯控制語句，根據編碼器輸出的信號進行旋轉方向和角度大小等信息處理。

編碼器原理：

編碼器這個基本的功能與普通編碼器是一樣的，比如絕對型的有A,A反，B，B反，Z，Z反等信號，除此之外，編碼器還有著跟普通編碼器不同的地方，那就是電機多數為同步電機，同步電機啟動的時候需要知道轉子的磁極位置，這樣才能夠大力矩啟動電機，這樣需要另外配幾路信號來檢測轉子的當前位置，比如增量型的就有UVW等信號，正因為有了這幾路檢測轉子位置的信號，伺服編碼器顯得有點復雜了，以致一般人弄不懂它的道理了，加上有些廠家故意掩遮一些信號，相關的資料不齊全，就更加增添了電機編碼器的神秘色彩。

由于A、B兩相相差90度，可通過比較A相在前還是B相在前，以判別編碼器的正轉與反轉，通過零位脈沖，可獲得編碼器的零位參考位。

在工業自動化領域中，編碼器與PLC之間的連接是非常重要且必不可少的。只有通過正確地連接并合理地使用這些設備，才能夠實現更加高效、精準、穩定地生產過程。
