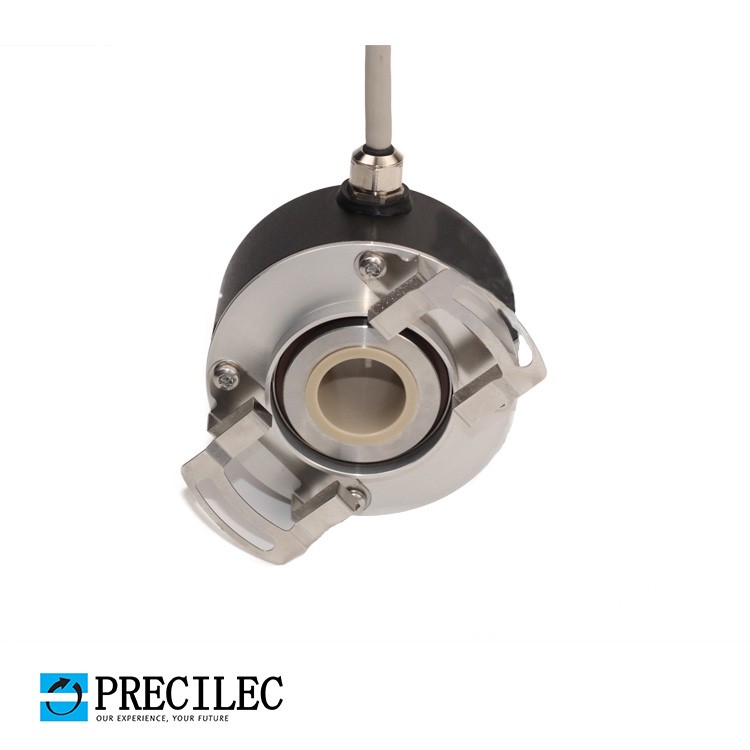

400 - 880 - 3995雷恩PRECILEC SSI傳輸接口多圈絕對值編碼器AMH9系列是精密光學多圈絕對值編碼器；多圈絕對編碼器，除了讀取旋轉時的位置外，還允許計算已進行的旋轉數。這種計數是通過與一個或多個其他編碼盤相關聯的機械齒輪來實現的(旋轉計數到65536圈（16位）。

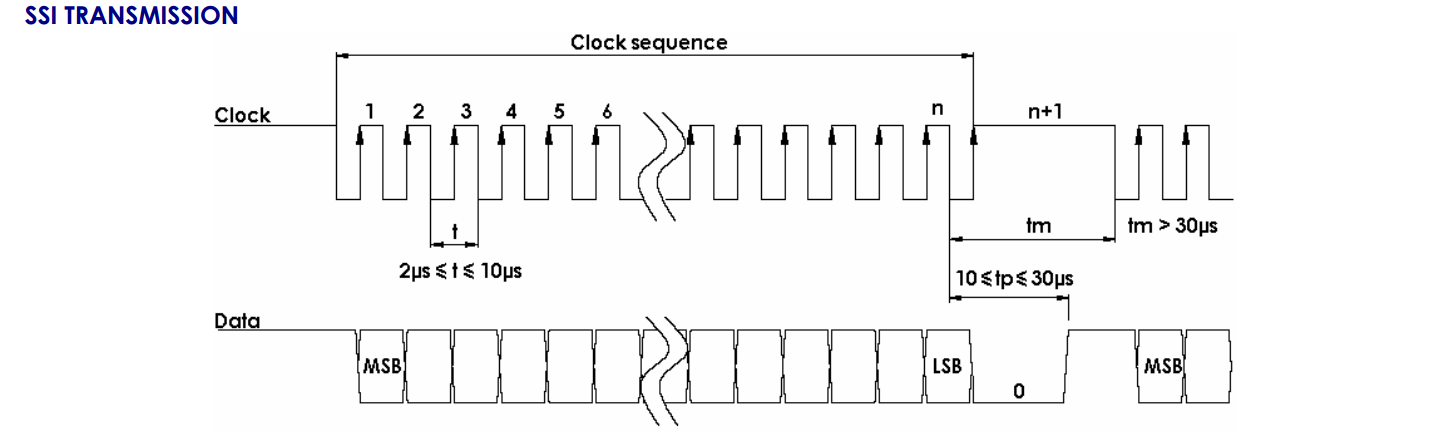

雷恩PRECILEC SSI傳輸接口多圈絕對值編碼器AMH9系列采用SSI通訊接口，響應頻率快，它只通過二個信號“時鐘和數據”的串行方式來傳輸而與編碼器的精度無關.編碼器數據同步讀取是根據SSI計數部分給出的時鐘頻率進行的。
雷恩PRECILEC SSI傳輸接口多圈絕對值編碼器AMH9系列專為在工業中精確測量角度和旋轉軸位置的應用環境而設計:比如機床、電機驅動、鋼廠，機械制造等自動化，非標自動化領域…；產品使用微分光學測量和比率處理的信號，以最小化溫度和光二極管老化的影響，大幅延長了編碼器的使用壽命；使用通用SSI輸出接口和大的電源電壓范圍，使他們非常容易與大多數高噪聲抗干擾的電子控制單元連接。
主要特點：
?重載型,內徑?30毫米,減少環可用
?采用屏蔽電纜和雙絞線，傳輸安全性高
?堅固和極佳的抗沖擊/振動性能
?在-20℃到+80℃的溫度下高性能
?絕緣的SSI接口，時鐘從100到500 kHz
?5 - 30Vdc通用電子電路
?防止短路和極性倒轉
?高分辨率:每圈8192(13位)
?旋轉計數到4096(12位)
電氣參數：
供電電壓：5 - 30Vdc
輸出信號：線性驅動RS422
啟動時間：<1s
時鐘頻率：100kHz – 500kHz
無負載電流：< 100mA (一般50-60mA at 24Vdc)
精度：± ? LSB (13 bits)位置更新：< 200μs
機械參數：
?外殼：鐵機身：鋁合金軸：不銹鋼
?軸承：6 807系列
?最高持續轉速4500轉
?啟動扭矩≤25.10-3N.m
?軸慣性≤≤55.10-6kg.m2
?最大的允許速度：6 000 min-1
?連續的最大允許速度：3 600 min-1
?軸封：氟橡膠
?重量0,700 kg
?防護等級 IP65
?最大沖擊≤500 m.s-2(during 6 ms)
?最大震動≤≤100 m.s-2(10 … 2 000 Hz)
?EMCEN 61000-6-4, EN 61000-6-2
?絕緣：100V (1 min)
?軸端承受力：軸向：50N 徑向:80N
?工作溫度：- 20 ... +80°C
?儲存溫度：- 20 ... + 80°C
?理論機械壽命：109圈

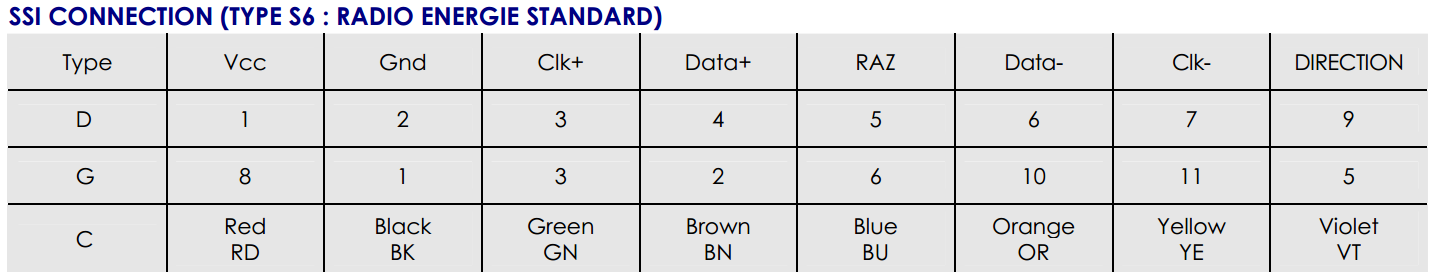

標準連接：
常見的雷恩PRECILEC AMH9系列多圈絕對值編碼器:
AMH9 30 5SSG 13B12D5S7R
AMH930//5SSG//13B12//S6R//DR015
AMH930/ 5SSG/13B12/S7R/DR22
AMH930 /5SSG/13B12/S7R/DR22
AMH930 /5SSG/13B12/S7R/DR002
AMH9-30/5SSG/13B12D5/S6R
AMH916 5SPG13B12S6R
AMH916 5SPG13B12S6R
AMH9-16//5SPG//13B12//S6R
AMH920//5SSG//13B12//S7R//125YZ
AMH9-16//5SPG//13B12//S6R//DR006
AMH9-16//5SPG//13B12//S6R//DR006
常見雷恩絕對值編碼器型號：
M9H25-5-S-G-1312-CR2000-A
M9H-30//5SG13/CR020+9445/009
M9H-16-5-S-G-1312-CR2000-A
M8F11-5P25-Z-BGR-S01
M8F11-5P25-Z-BGR
M9H-20-5-P-29-BR-A
M9H-30//5S//1312//CR2000-C100
M9H-30//5S//1313//CR2000-C100
ASF5-10//5CPG//13//C6B
ASF5-10//5CPG//13//C6B
ASF510PCSG13C6R
ASF5-10-5-CS-G-13-C7-R
AMF5105SG13B10S6R
ACS5F-10/PSSG12/C7R020
ACM5F-10/PSSG13B12X5/S7R020
M5F-10-5-P-25-BR
ASF510PCSG13C7R100
S5F105PG13BR
M5F-10-5-2P-25-BR
M5F10-5-S-13B-BGR-A
MI5F-10-5533-01024-CR2000-A
AMF5-06//PSSG//13B12//D5//S7R020
