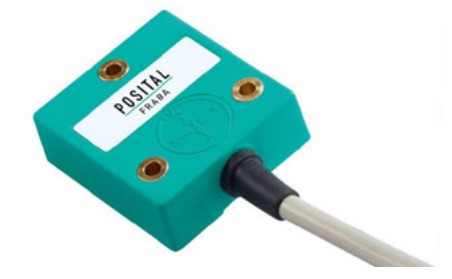

高精度水平測量儀廠家

Download

高精度測量儀產品應用

鐵道系統：列車制造、控制自動化、檢測鐵軌水平度等

建筑行業：建筑工程設備的俯仰角、滾動角和傾斜角等
軍事自動化：導彈、坦克、火炮、飛機、艦船等
工業自動化：冶金、化工、石油勘探、煤炭、儀表等
汽車行業：四輪定位、路面控制等
機械行業：機械工作臺、車床工作臺的水平情況和位置

高精度測量儀（傾角傳感器）：

開地電子是高精度水平測量儀（又名傾角傳感器）生產廠家，采用高精度MEMS傾角傳感器，可以測量平面上兩個方向的傾角變化量。

高精度水平測量儀產品特點

MEMS技術，實現雙軸高精度測量。
數字傳輸技術，避免數據的丟失與誤碼。

內置溫度補償，有效提升重復精度。

產品參數
使用范圍   雙軸方向位置和水平測量
測量范圍   ± 80°
絕對精度   ±0.10° (within +/-60° range)
分辨率   0.01°
電氣數據
電源電壓   10 – 30 VDC
功耗   ≤ 65 mA @ 10 V DC, ≤ 60 mA @ 24 V DC
EMC:發射干擾   DIN EN 61000-6-4
EMC:抗干擾   DIN EN 61000-6-2
反極性保護   是
短路保護   是
MTTF   350 years @ 40 °C
環境規格
工作溫度   -30 °C fixed (-22 °F), -5 °C flexible (+23 °F) - +80 °C (+176 °F)
存儲溫度   -40 °C (-40 °F) – +85 °C (+185 °F)
溫度漂移   0.004°/ K
外殼防護等級   IP66/IP67
耐沖擊性   ≤ 100g (6毫秒半弦波, EN 60068-2-27)
耐振動性   1.5 mm (10 Hz – 58 Hz) & ≤ 20 g (58 Hz to 2000 Hz)
機械數據
外殼材料   纖維增強型PBT （聚對苯二甲酸丁二醇酯）
灌封材料   PUR電纜(聚氨酯材料)
重量   240 g (0.53 lb)
接口
接口   J1939
建立時間   150 ms
輸出驅動器   Desc
傳輸速率   125K波特，250K波特，500K波特
初始數據傳輸速率   250K波特
默認的節點ID   C0h
Default PGN   PGN 65283 (俯仰角, 翻轉角)
電氣連接
連接類型   電纜 2 m
連接器   Cable 2 m
電纜長度   2 m [79"]
導線截面   0.14 mm2 / AWG 26
材料 / 類型   PVC
電纜直徑   6 mm (0.24 in)
最小彎曲半徑   46 mm (1.81") 固定, 61 mm (2.4") 彎曲
產品壽命周期信息
產品壽命周期信息   新產品
電氣連接
Approval   CE + cULus
連接計劃
信號   電纜顏色
Power Supply   紅
GND   黃色
CAN High   白
CAN Low   棕色
CAN GND   綠色
Not Connected   藍色
Not Connected   灰色
Not Connected   粉紅色

Shielding 屏蔽

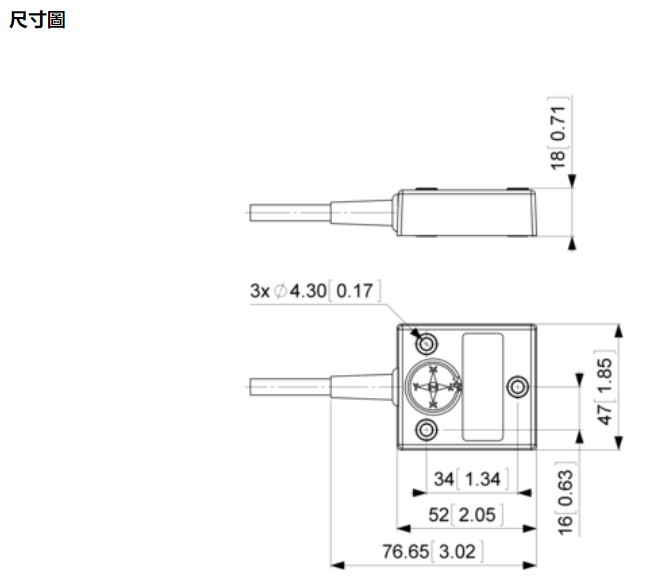

傾斜角傳感器圖
