閘機如何實現精準控制 POSITAL編碼器給您支招

       閘機如何實現精準控制 POSITAL編碼器給您支招，作為機場、高鐵、辦公樓等公共場所通行秩序的守護者，任何人進出，都要通過”閘機”這道嚴格關卡。

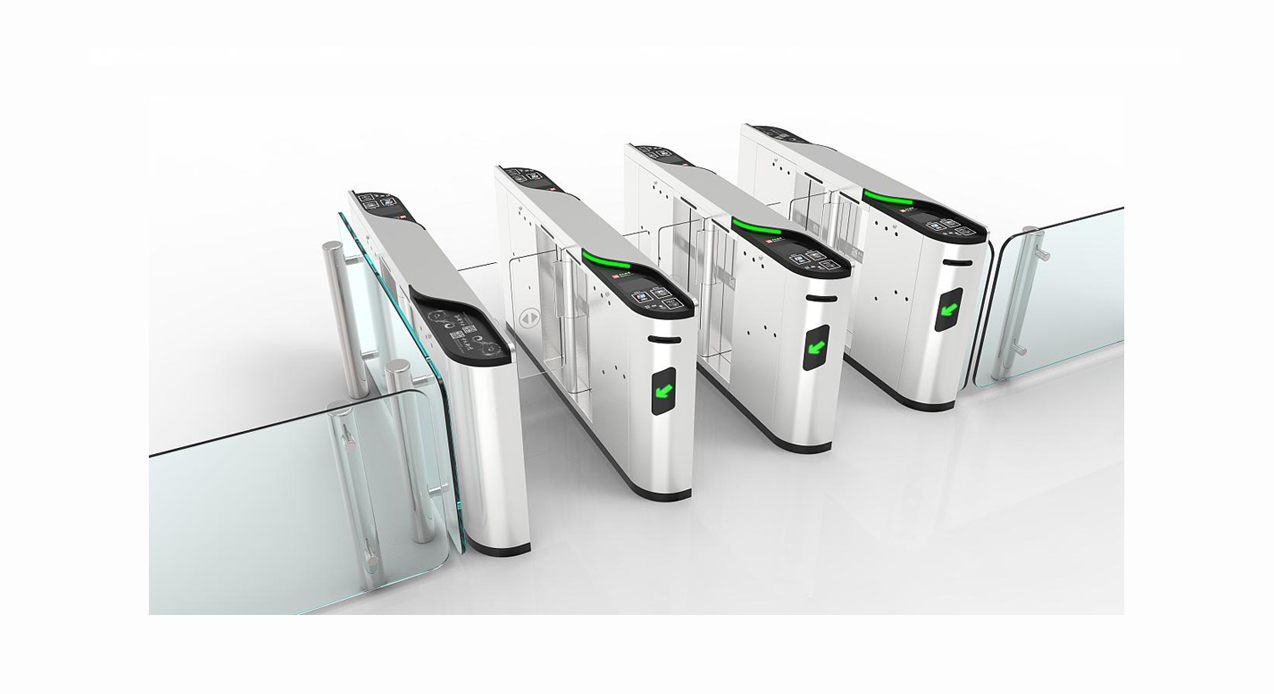

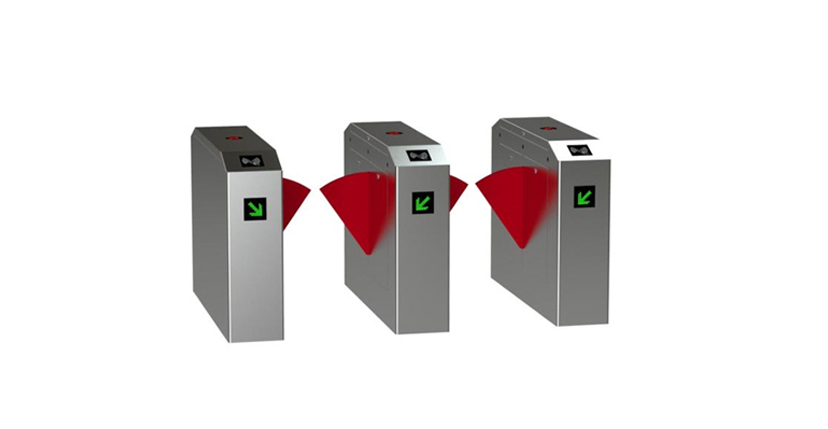

       根據攔阻體和攔阻方式的不同，閘機可以分為：三輥閘、翼閘、擺閘、平行閘等。傳統閘機沒有角度測量裝置，會出現一個通道內閘門高低不平，影響美觀。因此在很多高端閘機里，會應用編碼器進行角度測量。

POSITAL編碼器精準控制

       每個閘機通道配備兩只增量編碼器，用于測量旋轉角度，由于空間限制，對編碼器厚度要求很高，同時還需要具備一定的耐低溫及信號抗干擾能力。宜科在傳統EB38編碼器基礎上開發的閘機行業專業編碼器EI40，廣泛應用于國內外一些重要項目，在業內好評如潮。

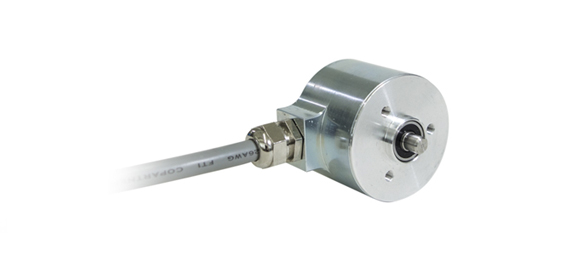

POSITAL小型編碼器

產品特點：

       1．超薄型體積設計，軸套型安裝方式進一步降低安裝空間要求；

       2．獨特的抗干擾電路設計及耐低溫處理技術保證信號的穩定性；

       3．特殊的信號通道碼道處理技術，適應閘機行業所有機型；

       POSITAL 編碼器產品線擁有強大的研發實力、深厚的技術水平以及豐富的行業經驗。開地電子將會持續秉持精益求精的精神，對質量高標準要求，持續深耕編碼器的各種行業應用，為用戶帶來更安全、可靠的解決方案。

閘機用POSITAL編碼器UCD-AV002-00AS-0340-5RW

產品參數如下：

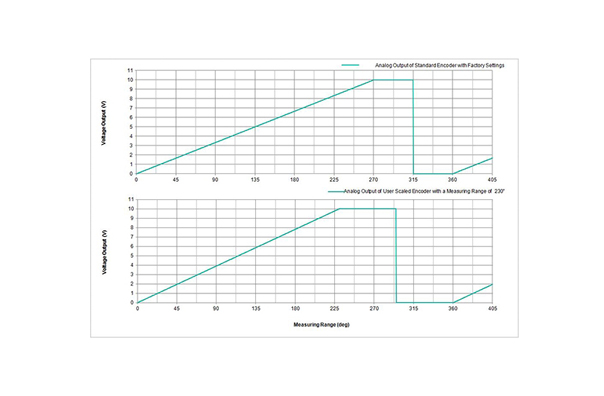

接口       電壓型模擬量

手動功能       測量位置的起點和終點可以通過電纜或連接器進行設置

視頻教程       video-link 請觀看產品使用說明

電氣數據

電源電壓       8 – 32 VDC

功耗       通常@24V（無負載）15mA

啟動時間       <500 ms

最小負載電阻       5 kΩ

模擬量精度    @ 10 V = ±10 mV （在正常的供電情況下）

線性度    0.15%

技術       磁性

單圈分辨率    13 位

精度 (INL)    ±0.0878°（≤12位）

認證 認證/壽命 碼制 碼    模擬量電壓信號 0 – 10 V

周期 基本傳感器  < 100 μs

最小測量范圍       0 – 11.25°

輸出分辨率    在全量程內最高分辨率13位（分級轉動-當測量范圍小于90度時分辨率將至13位以下）

多圈范圍       單圈

環境規格

外殼防護等級 (軸)       IP65

工作溫度       -30 °C fixed (-22 °F), -5 °C flexible (+23 °F) - +80 °C (+176 °F)

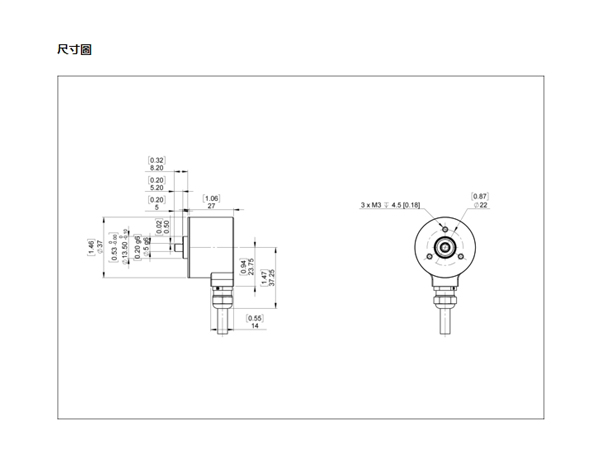

機械數據

外殼材料       鋼

法蘭形式       Clamp, ? 37 mm

法蘭材料       鋁

軸的類型       Solid, Single Flat, Length = 5 mm

軸的直徑       ? 5 mm (0.20")

軸的材料       不銹鋼 V2A (1,4305; 303)

最大軸負載    軸向 40 N (4.5 lbs), 徑向 110 N

最小機械壽命       40 (20 N / 40 N), 14 (40 N / 60 N), 10 (40 N / 80 N), 6 (40 N / 110 N)

摩擦力矩       ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F)

最高機械速度       ≤ 12000 1/min

耐沖擊性       ≤ 100g (6毫秒半弦波, EN 60068-2-27)

持久的抗沖擊性    ≤ 10G（16毫秒半弦波，EN60068-2-29）

耐振動性       ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)

長度       31 mm (1.22")

重量       740 g (1.63 lb)

電氣連接

連接方向       徑向

電纜長度       5 m [197"]

導線截面       0.14 mm2 / AWG 26

材料 / 類型  PVC

電纜直徑       6 mm (0.24 in)

最小彎曲半徑       46 mm (1.81") 固定, 61 mm (2.4") 彎曲
