絕對編碼器要怎么選型，絕對編碼器選型原則

文章來源：  發布時間：2019/04/01    點擊數： 　　今天小編來和大家說一下，絕對編碼器要怎么選型，絕對編碼器選型原則，絕對值編碼器是一個帶有若干個透明和不透明窗口的轉動圓盤，通過光接收器進而收集那些間斷的光束，光脈沖轉換成電脈沖后，由電子輸出電路處理，并將電脈沖發送出去。絕對編碼器在由機械位置確定的每個位置都是唯一的。它不需要記憶，找到參考點，并且一直在計算。它需要在需要時知道位置，并在需要時讀取其位置。這樣，大大提高了編碼器的抗干擾特性和數據的可靠性。
　　外殼材質

　　對于絕對值編碼器而言，外殼的材質顯得很重要，既是編碼器環境適應能力的基礎，又是內部各項部件保護的保障。隨著現在工藝的提升，編碼器的外殼材質開始出現了多樣化，如今一種主要的趨勢在于使用稀土合金材質作外殼的基礎，稀土材質的優勢在于有著很好的強度的同時，密封性也更加的出色，能夠幫助設備更好的適應不同的工業環境。在選擇外殼材質的過程中還需要考慮的細節在于形狀以及尺寸的把握上。

　　性能考慮

　　絕對值編碼器的性能需要考慮的項目有很多，首先是信號的轉換方式，不同的編碼器在信號的轉換上也會呈現不一樣的特點，編碼器是利用內部的旋轉盤將其分為四個部分，每個相鄰的部分之間相差90度，這樣可以在信號測量轉換的同時能夠很好的幫助設備更加準確的獲取信號的方向，在運行過程中通過凹槽能夠很好的將信號束打到旋轉盤上，通過事先畫好的分區可以獲得信號的參數，在絕對值編碼器設計的過程中，最大的難點就就是做好不同信號以及旋轉盤之間的銜接。

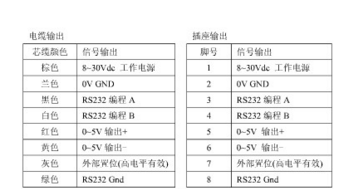

　　接線說明（見下圖）
　　一、大功率（指物體在單位時間內所做的功的多少）電路選用功率型線繞絕對值編碼器;

　　二、音響系統的音調控（釋義：調節、控制）制可選用直滑式絕對值編碼器;

　　三、電源電路的基準電壓調節應選用微調絕對值編碼器;

　　四、通訊設備和計算機中使用的絕對值編碼器可選用貼片式多圈絕對值編碼器或單圈絕對值編碼器;

　　五、半導體收音機的音量調節兼電源開關可選用小型帶旋轉式開關的二進制編碼器;

　　六、精密儀器設備等電路中應選用高精度線繞絕對值編碼器、精密多圈絕對值編碼器或金屬玻璃釉絕對值編碼器;

　　七、選用絕對值編碼器時，應根據應用電路的具體要求來選擇絕對值編碼器的電阻體材料、結構、類型、規格、調節方式方法;

　　八、音響器材中的音調控（釋義：調節、控制）制用絕對值編碼器應選用反轉對數式（舊稱指數式）絕對值編碼器，音量控制用絕對值編碼器可選用對數式絕對值編碼器;

　　九、根據設備和電路的要求選好絕對值編碼器的類型和規格后，還要根據電路的要求合理選擇絕對值編碼器的電參數，包括額定功率、標稱阻值、允許偏差、分辨率、最高工作電壓、動噪聲等。絕對值編碼器生產廠家由機械位置確定編碼，它無需記憶，無需找參考點，而且不用一直計數，什么時候需要知道位置，什么時候就去讀取它的位置。這樣，編碼器的抗干擾特性、數據的可靠性大大提高了。
　　磁電編碼器中有增量型編碼器和絕對值編碼器，朋友們?cè)谶x購時會要求位數，例如：11位，12位，13位......,那么這些究意以什么樣的選用原則大家清楚嗎?我們一起來看看絕對值編碼器精度跟分辨率之間的關系.

　　單圈絕對值編碼器的位數代表碼盤的碼道數，因?yàn)槭怯枚M(jìn)制的碼盤（格雷碼相同），所以他的精度就成了2的幾次方，比如12位，就是2的12次方也就是4096。編碼器的分辨率與精度并不一定相當，精度隨刻線、碼盤機械同心度、讀數響應速度、溫度特性等各種因數決定。如果一個編碼器是用刻線正弦波細分獲得高分辨率的，那它的精度并沒有提高，細分僅提高了分辨率。在細分前的刻線精度是多少，細分后的精度還是多少，所以有些高分辨率的編碼器的精度取決于之前是用多少線再細分的。通過SSI傳輸?shù)漠?dāng)前位置數據，以下“最好的情況”和“最壞的情況”必須被考慮。

　　位置數據的輸出取決于幾個參數，如：因子，轉換時間，數據格式等。因此，處理時間會有所不同。使用處理器系統您將“只能”獲得一個平均響應時間。如果你使用最高頻率500kHz輪詢SSI通道。即（脈沖時間2μs*26位+最低要求暫停時間40微秒）就是最短時間大約100μs。此后，該系統將需要另外的400-500μs的時間用于數據更新，因此在“最壞的情況”你可能得到三次同樣的結果（位置值）！只有使用速度快的多的DSP或ASIC你才能獲得更短的時間（因子為10），或使用應用于電機控制系統的附帶SIN/COSINE碼道的編碼器。

　　這種設計通常是不太昂貴的（提供了降低了一些要求的編碼器類型）：帶電纜連接器的增量編碼器，帶電纜連接器的絕對值編碼器和密封外殼（如并行單圈，SSI或BiSS)。如果正確選擇每轉脈沖數（PPR）能夠簡化校準系數。一旦PPR被選定，或者只要按照技術手冊中的公式計算。當選擇校準常數時，請記住越接近1越好。校準常數的值是您最好的編碼器的每個脈沖的分辨率。更多精彩內容，點擊絕對編碼器選型方法中的注意事項，了解更多。
